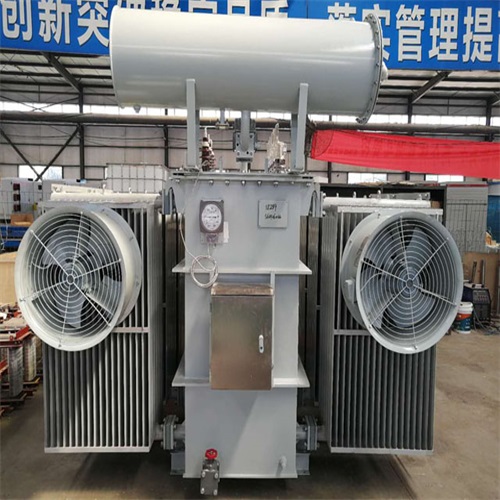

油浸式電力變壓器技術參數和要求

　　油浸式電力變壓器的主要技術參數和要求涉及多個方面，以下是對這些參數和要求的詳細歸納：

　　一、主要技術參數

　　額定容量(kVA)

　　額定容量是指變壓器在額定電壓和額定電流下，能夠連續輸出的視在功率。油浸式電力變壓器的額定容量范圍廣泛，從小型配電變壓器到大型電力變壓器，如100kVA、315kVA、630kVA、800kVA、1000kVA、1600kVA、2500kVA等。

　　額定電壓(kV)

　　額定電壓是指變壓器長時間工作時所能承受的工作電壓。油浸式電力變壓器的高壓側額定電壓通常為6kV、10kV、20kV、35kV等，低壓側額定電壓通常為0.4kV。

　　額定電流(A)

　　額定電流是指在額定電壓下，變壓器可以長期通過的電流值。該值根據變壓器的額定容量和額定電壓計算得出。

　　短路阻抗(%)

　　短路阻抗是指變壓器一、二次繞組之間，當二次繞組短路，一次繞組施加電壓而使其電流達到額定值時，一次繞組所施加的電壓與額定電壓之比的百分?jǐn)?shù)。短路阻抗是衡量變壓器承受短路能力的重要參數。

　　冷卻方式

　　冷卻方式影響變壓器的散熱效果和運行溫度。油浸式電力變壓器常見的冷卻方式有自然油循環冷卻、強迫油循環冷卻等。

　　絕緣等級

　　絕緣等級表示變壓器內部絕緣材料的耐熱等級，決定了變壓器在不同環境溫度下的工作能力。常見的絕緣等級有A級、B級、F級、H級等。

　　聯結組別

　　聯結組別表示變壓器一、二次側線電壓的相位關系，對并聯運行的變壓器有重要意義。常見的聯結組別有Dyn11、Yyn0等。

　　溫升(K)

　　溫升是指變壓器在額定負載和冷卻條件下，繞組和鐵心的溫度與周圍環境溫度的差值。溫升是衡量變壓器散熱性能的重要參數。

　　二、主要技術要求

　　符合國家標準

　　油浸式電力變壓器應符合GB 1094系列標準(如GB 1094.1-2013《電力變壓器 第1部分：總則》等)以及JB/T 10088《6kV～500kV級電力變壓器聲級》等相關標準的規定。

　　安全保護裝置

　　800kVA及以上的變壓器宜裝有氣體繼電器，用于監測變壓器內部故障產生的氣體。氣體繼電器的接點容量、動作速度等應符合相關標準的要求。

　　變壓器均應裝有壓力保護裝置，用于監測變壓器油箱內部的壓力變化，防止因內部故障導致油箱破裂。

　　油保護裝置

　　變壓器應裝有儲油柜(波紋式油箱除外)，用于補償變壓器油因溫度變化而產生的體積變化，并防止油箱內的油因外部空氣壓力的變化而泄漏或進入空氣。

　　儲油柜應具有油位顯示功能，并配備注油和放油裝置。

　　油溫測量裝置

　　變壓器應有供溫度計用的管座，并配備戶外測溫裝置(對于1000kVA及以上的變壓器)。測溫裝置的安裝位置應便于觀察，且其準確度應符合相關標準的要求。

　　油箱及其附件

　　變壓器油箱應具有良好的密封性能，防止漏油和滲油。油箱下部壁上可裝有放油用閥門，便于檢修和放油。

　　套管接線端子連接處應具有良好的導電性能和絕緣性能，防止因接觸不良或絕緣損壞導致故障。

　　接地要求

　　變壓器鐵心應單點接地，金屬結構件均應通過油箱可靠接地。接地處應有明顯的接地符號或“接地”字樣。

　　運行和維護要求

　　變壓器應在規定的冷卻條件下運行，頂層油溫最高不得超過90℃，為防止變壓器絕緣老化，頂層油溫一般不宜經常超過85℃。

　　應定期對變壓器進行檢查和維護，包括檢查外觀、測量油溫、檢查油位、清潔設備、檢查連接部件等。

　　當變壓器過載運行或遭受短路沖擊后，應密切關注其油溫、油位和聲音等情況，必要時進行全面檢查和處理。

　　綜上所論，油浸式電力變壓器的主要技術參數和要求涉及多個方面，這些參數和要求共同保證了變壓器的安全、可靠、高效運行。
