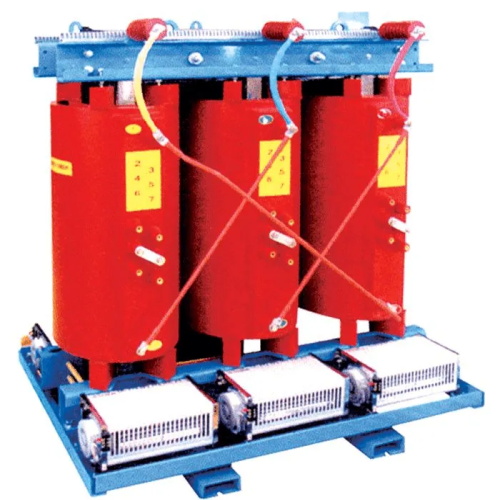

SCB18-250KVA干式變壓器

　　產品簡介：

　　SCB18-250KVA干式變壓器是當前性能參數的低噪音無耗型干式變壓器，可以作為各種各樣配電設備變壓器的升級換代企業產品，是各類SCB18-250KVA干式變壓器中特性最佳的產品之一。尤其適用于大城市電力網、多層建筑、商業中心、劇場、醫院門診、酒店、隧道施工、地鐵站、地底發電廠、實驗室、地鐵站、港口、飛機場、組成配電站等關鍵場地全面推廣。

　　SCB18-250KVA干式變壓器特性：

　　無耗：商品空載損耗比全新國家行業標準GB/T10228-2008《干式電力變壓器技術參數和要求》減少35%之上，節能效果出色，運作經濟發展，經久耐用。

　　低噪音：商品噪聲強度比現行標準職業標準JB/T10088-1999《6-220KV級變壓器聲級》低10-15聲貝之上。

　　低局放：環氧樹脂瀝青混合料選用海外最前沿的拌和方法與真空泵塑料薄膜除氣二種技術性，使瀝青混合料拌勻和底消除了瀝青混合料里的汽泡。商品只有很低的局部放電量，可控制在5PC下列。

　　高、低電壓電磁線圈皆在真空和壓力之下澆筑，使環氧樹脂絕緣層不僅具有全包裹性，且具有層堵轉浸清性。澆筑體具備致密干固構造，阻燃性、防爆型、不污染環境。盤繞線圈玻纖等絕緣層材料具備自息特點，不會因為短路故障造成電孤，高燒下環氧樹脂不會造成有毒有害物質。

　　高沖擊韌性：帶填料環氧樹脂使?jié)仓眢w內的熱膨脹系數差別小，固化收縮率小，熱應力小，干固物硬度大，在大、低電壓線圈內外表面環氧樹脂膠包裹層內，擺放有預制構件成形的提升原材料，具備好似混凝土結構一樣的高密度構造，因此沖擊韌性還超過純環氧樹脂膠，能夠承受突發性短路故障電動力作用而沒有受損的。

　　高抗電強度：高、低電壓電磁線圈皆在真空中澆筑滿足密封設計，有較好的絕緣性及抗電孤性能和防潮性能，能夠承受大氣過電壓、操作過電壓、暫態過電壓或長期工作標準電壓的抗電強度，工頻耐壓為強型。

　　高耐高溫抗壓強度：高壓低壓電磁線圈均是層析環氧樹脂膠包裹絕緣層，且傳熱系數大，有較好的導熱性能，散熱方式一般采用氣體冷卻(AN)，也可設置強制性風冷系統(AF)。絕緣層絕緣等級可以達到H級，均值溫度容許升12.5K，極限值溫度可達180℃，具有較高的耐高溫抗壓強度，使用壽命在30年及以上。

　　體型小，重量較輕，占地面積室內空間少，安裝費低，不必考慮到排排污池、防火安全消防設備和后備電源等。可分散化安裝于負荷中心，充足接近用電量點，從而減少配電線路工程造價和節約昂貴低電壓設備花費。

　　機殼原材料優質不銹鋼或鋁合金型材。防水等級做到IP20和IP23。IP20機殼能防止直徑大于12mm的固態異物進入，對變壓器作進一步的安全保護。IP23機殼更兼顧避免與垂線60°角之內的水滴注入,可廣泛用于室外運作。

　　SCB18-250KVA干式變壓器溫度控制系統由溫度控制儀及安裝在商品最網絡熱點即低壓繞組上端部的PTC測溫元件組成，完成對變壓器的溫度檢測和控制，若因為負載運作或問題造成變壓器繞阻溫度太高，溫度控制儀發出報警信號，溫度高于標準值的時候會自主跳電。選用逼迫風冷式的時候由溫度控制儀依據繞阻環境溫度多少確定高溫風機投入或轉換。溫顯系統軟件直接顯示變壓器運行中繞組的網絡熱點環境溫度，可和溫度控制系統搭配使用。

　　標準規范：

　　GB/T10228-2008《干式電力變壓器技術參數和要求》

　　GB6450-1986《干式電力變壓器》

　　IEC726《干式電力變壓器》(國際電工委員會規范)

　　GB1094.1-1996《電力變壓器》第一部分通則

　　JB/T10088-1999《6-220KV級變壓器聲級》

　　技術標準：

　　容積范疇：80-2500KVA

　　額定電壓：6KV、10KV、20KV、35KV

　　變壓方法：±2×2.5%或±5%

　　工作頻率：50HZ

　　相數：3相或單相電

　　連接組型號：Yyn0或Dyn11

　　阻抗電壓：規范阻抗電壓見技術參數表

　　適用范圍：工作溫度不超過40℃，空氣濕度可以達到100%，海拔高度不得超過1000米，室內，換氣量按變壓器總損耗測算，不低于4m3/KM.min

　　散熱方式：AN或AF

　　安全防護通告：IP00或IP20(室內)、IP23

　　絕緣層絕緣等級：H級繞阻容許均值溫度125K

　　溫度極限：180℃
