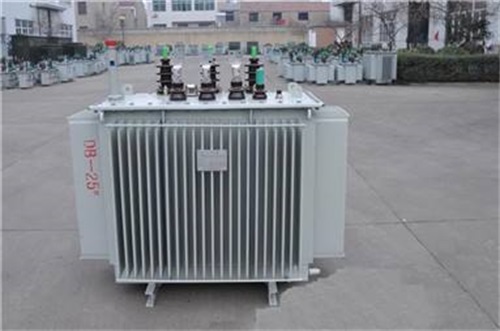

10KV油浸式變壓器

油浸式變壓器又稱為油浸式實驗變壓器，是工礦企業與民用建筑供配電體系中的首要設備之一，把10（6）kV或35kV網絡電壓降至用戶運用的230/400V母線電壓。1000kVA 及以上油浸式變壓器，須裝設野外式信號溫度計，并可接遠方信號。800kVA 及以上油浸式變壓器應裝氣體繼電器和壓力保護裝置，800kVA 以下油浸式變壓器根據運用請求，與制作廠洽談，也可裝設氣體繼電器。
首要分類
相數差異
可以分為三相變壓器和單相變壓器。在三相電力體系中,通常運用三相變壓器，當容量過大且受運送條件約束時，在三相電力體系中也可以運用三臺單相式變壓器構成變壓器組。
繞組差異
可分為雙繞組變壓器和三繞組變壓器。通常的變壓器都為雙繞組變壓器，即在鐵芯上有兩個繞組，一個為原繞組，一個為副繞組。三繞組變壓器為容量較大的變壓器（在5600千伏安以上），用以銜接三種不一樣的電壓輸電線。在特別的情況下，也有運用更多繞組的Satons變壓器。
構造分類
則可分為鐵芯式變壓器和鐵殼式變壓器。如繞組包在鐵芯外圍則為鐵芯式變壓器；如鐵芯包在繞組外圍則為鐵殼式變壓器。二者不過在構造上稍有不一樣，在原理上沒有實質的差異。電力變壓器都系鐵芯式。
變壓器首要由鐵芯、繞組、油箱、油枕、絕緣套管、分接開關和氣體繼電器等構成。
絕緣冷卻分類

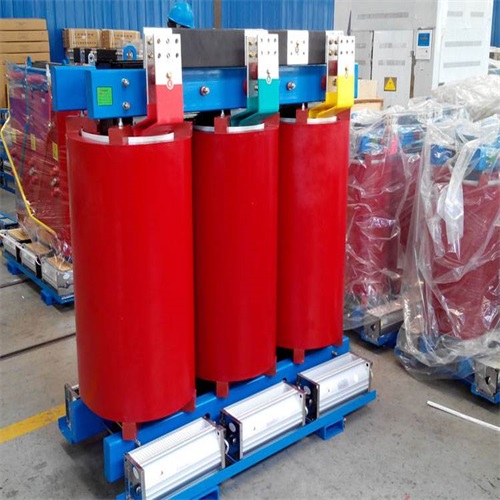

可分為油浸式變壓器和干式變壓器。為了加強絕緣和冷卻條件，變壓器的鐵芯和繞組都一同浸入灌滿了變壓器油的油箱中。在特別情況下，例如在路燈，礦山照明時，也用干式變壓器。
油浸式型式
1、非關閉型油浸式變壓器：首要有S8、S9、S10等系列商品，在工礦企業、農業和民用建筑中廣泛運用。
2、關閉型油浸式變壓器：首要有S9、S9-M、S10-M 等系列商品，多用于石油、化工行業中多油污、多化學物質的場合。
3、密封型油浸式變壓器：首要有BS9、S9- 、S10- 、S11-MR、SH、SH12-M等系列商品，可做工礦企業、農業、民用建筑等各種場合配電之用。
此外，尚有各種專門用處的特別變壓器。例如，實驗用高壓變壓器，電爐用變壓器，電焊用變壓器和可控硅線路頂用的變壓器，用于丈量外表的電壓互感器與電流互感器。
功能特色
a、油浸式變壓器低壓繞組除小容量選用銅導線以外，通常都選用銅箔繞抽的圓筒式構造；高壓繞組選用多層圓筒式構造，使之繞組的安匝散布平衡，漏磁小，機械強度高，抗短路能力強。
b、鐵心和繞組各自選用了緊固辦法，器身高、低壓引線等緊固有些都帶自鎖防松螺母，選用了不吊心構造，能接受運送的顛震。
c、線圈和鐵心選用真空枯燥，變壓器油選用真空濾油和注油的技術，使變壓器內部的潮氣降至最低。
d、油箱選用波紋片，它具有呼吸功能來抵償因溫度改變而致使油的體積改變，所以該商品沒有儲油柜，明顯降低了變壓器的高度。
e、因為波紋片替代了儲油柜，使變壓器油與外界阻隔，這么就有效地避免了氧氣、水份的進入而致使絕緣功能的降低。
f、根據以上五點功能，確保了油浸式變壓器在正常運轉內不需要換油，大大降低了變壓器的保護本錢，一起延長了變壓器的運用壽數。

選用關鍵
負荷性質
1) 有很多一級或二級負荷時，宜裝設二臺及以上變壓器，當其間任一臺變壓器斷開時，其他變壓器的容量能滿意一級及二級負荷的用電。一、二級負荷盡可能會集，不宜太渙散。
2) 季節性負荷容量較大時，宜裝設專用變壓器。如大型民用建筑中的空調冷凍機負荷、采暖用電熱負荷等。
3) 會集負荷較大時，宜裝設專用變壓器。如大型加熱設備、大型X 光機、電弧煉爐等。
4) 當照明負荷較大或動力和照明選用共用變壓器嚴峻影響照明質量及燈泡壽數時，可設照明專用變壓器。通常情況下，動力與照明共用變壓器。
運用環境
在正常介質條件下，可選用油浸式變壓器或干式變壓器，如工礦企業、農業的獨立或附建變電所、小區獨立變電所等。可供挑選的變壓器有S8、S9、S10、SC（B）9、SC（B）10 等。
溫度環境
①在220℃溫度下，堅持長時間安穩性
②在350℃溫度下，可接受短期運轉
③在很廣的溫度和濕度范圍內，堅持功能安穩
④在250℃溫度下，不會熔融，活動和助燃
⑤在750℃溫度下，不會開釋有毒或腐蝕性氣體
用電負荷
1)配電變壓器的容量，應歸納各種用電設備的設備容量，求出核算負荷（通常不計消防負荷），抵償后的視在容量是挑選變壓器容量和臺數的根據。通常變壓器的負荷率85%擺布。此法較簡潔，可作預算容量之用。
2) GB/T17468-1998《電力變壓器選用導則》中，引薦配電變壓器的容量挑選，應根據GB/T15164-94《油浸式電力變壓器負載導則》或GB/T17211-1998《干式電力變壓器負載導則》及核算負荷來斷定其容量。上述二導則供給了核算機程序和正常周期負載圖來斷定配電變壓器容量。
裝置關鍵
配電變壓器為變電所的首要組件，油浸式變壓器通常裝置在獨自的變壓器室內。

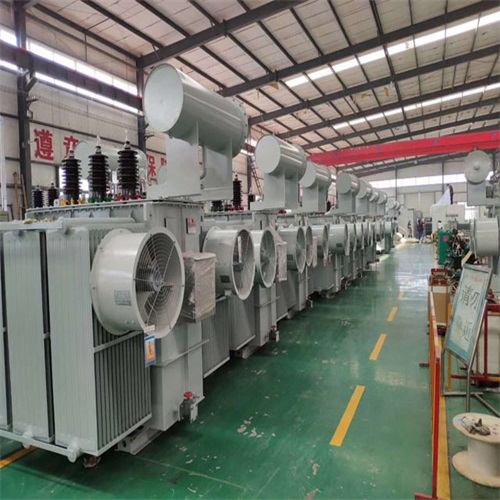

依托油作冷卻介質，如油浸自冷，油浸風冷，油浸水冷及逼迫油循環等。通常升壓站的主變都是油浸式的，變比20KV/500KV，或20KV/220KV，通常發電廠用于股動帶本身負載（比方磨煤機，引風機，送風機、循環水泵等）的廠用變壓器也是油浸式變壓器，它的變比是20KV/6KV。
油浸式變壓器選用全充油的密封型。波紋油箱殼體以本身彈性習慣油的脹大是永久性密封的油箱，油浸式變壓器已被廣泛地運用在各配電設備中。
變壓器外部查看：
①內容無機械損害
②箱蓋螺栓無缺
③襯墊密封杰出
④套管外表無缺陷
⑤無滲油和漏油景象
⑥無銹蝕、油漆完好
⑦各附件無缺無缺
⑧滾輪輪距與根底鐵軌軌距相溫符合。

裝置請求
1、變壓器根底軌跡應水平，油枕方應有1-1.5%斜度。
2、變壓器應加固。
3、變壓器一、二次引線不該使套管受力。
4、變壓器外殼與中性點及接地裝置銜接結實構成三位一體5. 800KVA(裝置瓦斯繼電器)。

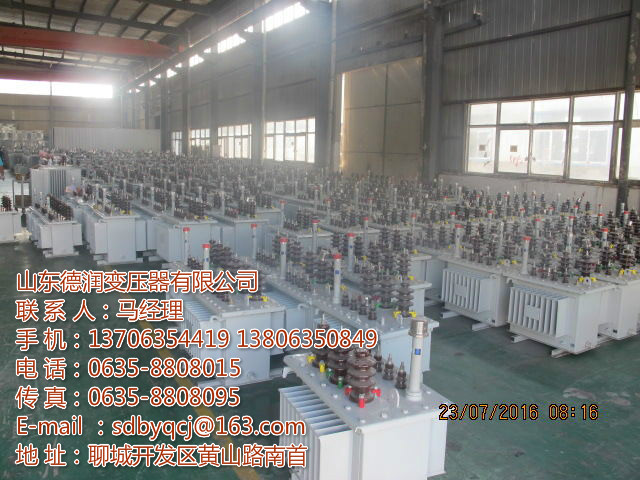

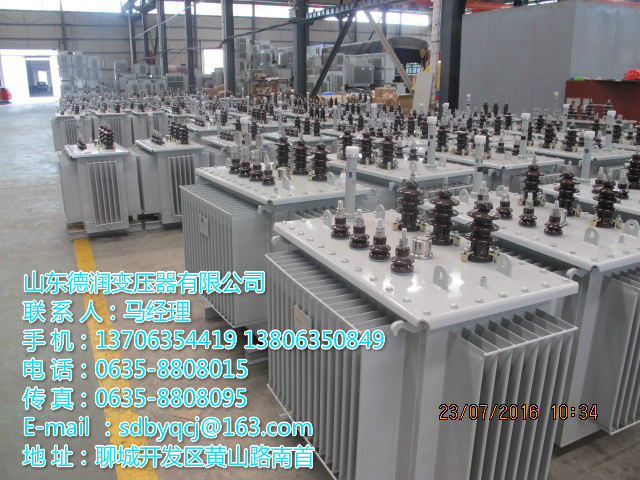

山東變壓器廠家歡迎您惠顧——山東德潤變壓器有限公司(變壓器全國直銷中心--優質變壓器專業生產廠家支持貨到付款-全國最優變壓器廠家供貨商)
聯系人: 馬經理
手 機: 137 0635 4419   或  138 0635 0849
電 話: 0635 - 8808 015
傳 真: 0635 - 8808 095
郵 箱: sdbyqcj@163.com
山東變壓器廠家網 址  http://www.tzbbznx.cn
地 址:山東聊城高新技術開發區工業園(供應全國電力變壓器，支持貨到付款)
設備特色
長處
1 、變壓器油絕緣功能好、導熱功能好,一起變壓器油便宜。
2、可以處理變壓器大容量散熱疑問和高電壓絕緣疑問。
缺陷
1、 變壓器油具有可燃性,當遇到火焰時可能會焚燒、爆破
2、 變壓器油對人體有害
3 、變壓器油需定時查看
4 、油浸式變壓器抗短路能力差
5、 油浸式變壓器密封功能不良且宜老化,在運轉場合滲漏油嚴峻,影響設備安全運轉,一起影響環境
6、 油浸式變壓器絕緣等級低,按A級絕緣規劃、制作
