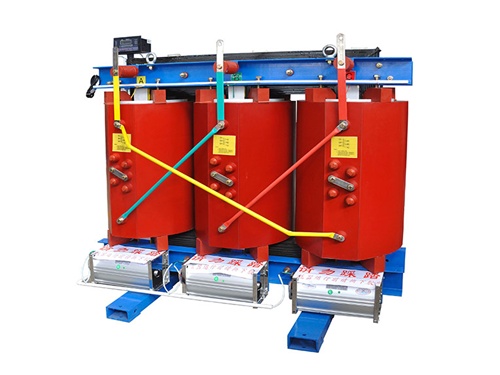

35KVSCB10/SCB11干式變壓器

干式變壓器；例如，（ＳＣＢ１０－１０００ＫＶＡ／１０ＫＶ／０．４ＫＶ）:Ｓ的意思表明此變壓器為三相變壓器，假如Ｓ換成Ｄ則表明此變壓器為單相。Ｃ的意思表明此變壓器的繞組為樹脂澆注成形固體。Ｂ的意思是箔式繞組，假如是Ｒ則表明為環繞式繞組，假如是Ｌ則表明為鋁繞組，假如是Ｚ則表明為有載調壓（銅不標）。１０的意示是規劃序號，也叫技能序號。１０００ＫＶＡ則表明此臺變壓器的額外容量（１０００千伏安）。１０ＫＶ的意思是一次額外電壓，０．４ＫＶ意思是二次額外電壓。
電力變壓器產品類型其它的字母擺放次序及寓意。
（１）繞組藕合辦法，寓意分：**（不標）；自藕（Ｏ表明）。
（２）相數，寓意分：單相（Ｄ）；三相（Ｓ）。
（３）繞組外絕緣介質，寓意分；變壓器油（不標）；空氣（Ｇ）：氣體（Ｑ）；成型固體澆注式（Ｃ）：包繞式（ＣＲ）：難燃液體（Ｒ）。
（４）冷卻設備品種，寓意分；天然循環冷卻設備（不標）：風冷卻器（Ｆ）：水冷卻器（Ｓ）。
（５）油循環辦法，寓意：天然循環（不標）；逼迫油循環（Ｐ）。
（６）繞組數，寓意分；雙繞組（不標）；三繞組（Ｓ）；雙割裂繞組（Ｆ）。
（７）調壓辦法，寓意分；無勵磁調壓（不標）：有載調壓抑（Ｚ）。
（８）線圈導線原料，寓意分：銅（不標）；銅箔（Ｂ）；鋁（Ｌ）鋁箔（ＬＢ）。
（９）鐵心原料，寓意；電工鋼片（不標）；非晶合金（Ｈ）。（１０）特別用處或特別構造，寓意分；密封式（Ｍ）；串聯用（Ｃ）；起動用（Ｑ）；防雷維護用（Ｂ）；調容用（Ｔ）；高阻抗（Ｋ）地面站牽引證（ＱＹ）；低噪音用（Ｚ）；電纜引出（Ｌ）；阻隔用（Ｇ）；電容抵償用（ＲＢ）；油田動力照明用（Ｙ）；廠用變壓器（ＣＹ）；全絕緣（Ｊ）；同步電機勵磁用（ＬＣ）。不對的地方請各位專家兄弟糾正。

變 壓 器 型 號
一、電力變壓器類型闡明如下：
變壓器的類型一般由表明相數、冷卻辦法、調壓辦法、繞組線芯等資料的符號，以及變壓器容量、額外電壓、繞組銜接辦法構成。請問下列電力變壓器類型代號含義是什么？
D    S    J    L Z SC SG    JMB    YD    BK(C)    DDG
D-單相 S-三相 J-油浸自冷 L-繞組為鋁線 Z-又載調壓     SC-三相環氧樹脂澆注
SG-三相干式自冷 JMB-有些照明變壓器     YD-實驗用單相變壓器    BF(C) -操控變壓器（C為C型鐵芯構造）    DDG-單相干式低壓大電流變壓器
注：電力變壓器后邊的數字有些：斜線左面表明額外容量（千伏安）；斜線右邊表明一次側額外電壓（千伏）。
例如1：SJL-1000/10，為三相油浸自冷式鋁線、雙線圈電力變壓器，額外容量為1000千伏安、高壓側額外電壓為10千伏
電力變壓器的類型表明辦法:根本類型+規劃序號--額外容量(KVA)/高壓側電壓
例如2:S7-315/10變壓器
即三相（S）銅芯10KV變壓器,容量315KVA,規劃序號7為節能型.
例如3：scr9-500/10，s11-m-100/10
S--三相 C--澆注成型（干式變壓器） r環繞型 9（11）--規劃序號 500（100）--容量（KVA）     10--額外電壓（KV）    m--密閉
類型含義： SCZ(B)9-XXXX/**    SC--三相固體成型 （環氧澆注）    Z--有載調壓    B--低壓箔式線圈   9--功能水平代號    XXXX--額外容量（kVA）    **--額外高壓電壓（按額外值填入）
變壓器的類型：
變壓器繞組數+相數+冷卻辦法+是不是逼迫油循環+有載或無載調壓+規劃序號+“-”+容量+高壓側額外電壓構成。
例如4：SFPZ9-120000/110
指的是三相（雙繞組變壓器省掉繞組數，假如是三繞則前面還有個S）雙繞組逼迫油循環風冷有載調壓，規劃序號為9，容量為120000KVA，高壓側額外電壓為110KV的變壓器。
山東變壓器廠家歡迎您惠顧——山東德潤變壓器有限公司(變壓器全國直銷中心--優質變壓器專業生產廠家支持貨到付款-全國最優變壓器廠家供貨商)
聯系人: 馬經理
手 機: 137 0635 4419   或  138 0635 0849
電 話: 0635 - 8808 015
傳 真: 0635 - 8808 095
郵 箱: sdbyqcj@163.com
山東變壓器廠家網 址  http://www.tzbbznx.cn
地 址:山東聊城高新技術開發區工業園(供應全國電力變壓器，支持貨到付款)
例如5： SCB9-2000/10
SC----三相固體成型(環氧澆注)
B-----低壓箔式線圈
9-----功能水平代號
2000--額外容量
10----額外高壓電壓
例如6：SCB9-2000/0.4~0.23 Dyn11　
此為干式變壓器的類型表明    S是代表三相；     C代表環氧樹脂澆注絕緣；    B配電變壓器；      2000是容量KVA ；     0.4-0.23KV低壓側額外線電壓、額外相電壓；     Dyn11　接線辦法表明的是一次側三相三角形接線，低壓側星形接線，低壓側線電壓為11點，即：低壓側線電壓超前高壓側線電壓30度。
二、對于中頻變壓器和低頻變壓器類型闡明如下：
（1）中頻變壓器的命名辦法晶體管收音機 (調幅) 中的中頻變壓器命名辦法由三有些構成:
　　榜首有些:主稱，用幾個字母組合表明稱號、特征、 用處。
　　 第二有些:外形尺寸， 用數字表明。
　　第三有些:序號，用數字表明。"1"表明榜首中放電用中頻變壓器,"2"表明第二中放電路用中頻變壓器;"3"表明和三中放電路用中頻變壓器,類型中的主稱所用字母、外形尺寸所用數字的含義.
