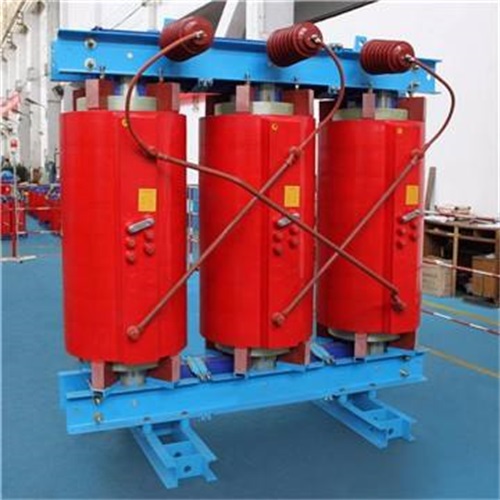

SCB11-125KVA干式變壓器

作者：變壓器廠日期：2020-08-26 人氣：121992

　　A工作狀態指示燈。“不亮”定點顯示某相溫度值;“綠色”巡檢顯示狀態; “紅色”大值顯示狀態;“橙色”設定顯示狀態

　　B故障輸出指示燈時為“紅色”;機房風機啟動或鐵芯超溫報警時為“綠色”;兩者都有效時為“橙色”

　　D風機啟動復合指示燈。“綠色”為風機自動啟動;“紅色”為風機手動啟動; 兩者都有效時為“橙色”

　　E超溫報警、超溫跳閘指示燈，超溫報警為“橙色”;超溫跳閘為“紅色”。

　　G測量相序及提示符顯示器

　　H測量值及參數顯示器。

　　ISET (設置鍵)用于查詢、更改、存儲參數。溫控器在正常測量工作狀態下，按SET鍵，進入參數設定狀態，G顯示狀態提示符,

　　H顯示參數提示符和設定的參數值，A型溫控器的“巡回”和“大”兩個指示燈同時亮。B、C型溫控器的指示燈A將為“橙色”。按SET鍵，可進入下一步狀態(操作步驟見下表)。

　　J▲ UP (增加鍵)

　　在設定狀態中，按一次▲鍵，顯示的參數值增1，按住該鍵不放，可進行快速增數。正常工作狀態下按▲鍵可切換風機處于手動控制狀態或自動控制狀態。

　　K▼ DOWN(減少鍵)

　　在設定狀態中，按一次▼鍵，顯示的參數值減1，按住該鍵不放，可進行快速減數。正常工作狀態下按▼鍵可切換溫控器處于大值顯示或各相巡回顯示狀態。

　　LSTOP(定點顯示鍵)在巡檢狀態下按此鍵一次巡檢狀態將被取消，顯示值停留當前檢測相，5分鐘后將自動返回巡檢狀態。當報警音響時，按此鍵一次，報警音將被關閉，如故障未解除5分鐘后將恢復報警音。

　　MRST(復位鍵)可將溫控器無條件復位，系統將重新啟動
